香港六码宝典5007免费资料大全-免费完整资料



- 专注铸材的研发与生产 -

0398-3808698

全国服务热线

阳光铸材

关注我们

豫ICP备17007061号-1

网站建设：中企动力洛阳

铸钢桥壳V法铸造的控制措施

moli news

分类：技术文章
作者：
来源：
发布时间：2021-05-04 15:02

【概要描述】工程车辆用的铸钢桥壳因其强度要求高，同时不得有气孔、砂眼、缩松、缩孔等铸造缺陷，因此，在铸造生产中稍有不慎就有可能出现一些铸造缺陷甚至废品，给铸造公司带来不必要的经济损失。很多铸造公司对用v法生产桥壳也是心荐疑虑，担心用V法能否生产出合格的桥壳，担心成品率的问题。香港六码宝典5007免费资料大全是最早研制生产V法涂料的厂家，通过多方实验和实践，建议对以下各环节加以控制：即原材料控制、造型方面控制、制芯控制、合箱、熔炼、浇注控制、负压大小的控制、打箱时间的控制等等，保证铸件的质量要求。

工程车辆用的铸钢桥壳因其强度要求高，同时不得有气孔、砂眼、缩松、缩孔等铸造缺陷，因此，在铸造生产中稍有不慎就有可能出现一些铸造缺陷甚至废品，给铸造公司带来不必要的经济损失。很多铸造公司对用v法生产桥壳也是心荐疑虑，担心用V法能否生产出合格的桥壳，担心成品率的问题。香港六码宝典5007免费资料大全是最早研制生产V法涂料的厂家，通过多方实验和实践，建议对以下各环节加以控制：即原材料控制、造型方面控制、制芯控制、合箱、熔炼、浇注控制、负压大小的控制、打箱时间的控制等等，保证铸件的质量要求。下面就上述有关环节逐一进行阐述：

一、原材料方面：

1、废钢：是关键，应该保证足够的厚度，不得有锈蚀；

2、其他炉料要按要求控制；切记不要图省钱而使用不合格的炉料。

3、选择合适的面膜，对于桥壳，一般选0.1-0.15mm的EVA膜即可。背膜可选择0.06-0.08的农用膜即可，不要太薄了。

4、造型用砂：一般选70/140的水洗石英砂，要求SiO2含量大于97%，灰份小于1.0%，水份小于1.0%。

5、制芯用砂：一般采用水玻璃砂或树脂砂制芯，可分别按要求制做即可。

6、涂料：确保符合铸钢钢水温度高的要求，达到防粘砂、封气的作用。

二、熔炼方面：

1、关键是做好除气、除渣；

2、控制好出炉炉温度；

3、浇注包要烘干，不能有水份。

4、保证钢水量足够用，防止钢水不足出现浇不足的现象。

三、造型方面：

1、模型准备：一定要选择有较强经验的，能够保证质量的模具制做厂加工模具，否则，问题会很多。设备厂家、铸造厂家和模具厂家一定要做好技术方面沟通。

2、一般的模具厂不做抽气孔的钻孔，模型到厂后要按要求进行钻孔，确保孔径大小、距离合适，可选用手电钻配CO2保护焊的焊丝（直径0.8-1.0mm）即可。每天生产前要及时检查，发现有不通的地方及时钻透。

3、模型放到负压箱时，要使定位孔销准确、间隙合适。

4、检查砂箱上下箱定位孔、销间隙是否合适，防止过大或过小的情况发生。

5、覆膜：要先将膜吸附到覆膜器上，烘烤一定的时间，视下垂高度合适达镜面状态时迅速下落覆膜，对于较深结构较复杂的地方要用手帮助覆盖。对于有漏气之处要用胶带粘好。

6、对上箱有冒口、直浇口的要提前用薄膜包好，当模型覆好膜后将这些冒口、直浇口模型与模型粘贴好，不要有未粘严的现象。

7、涂料在使用前要提前混制均匀，浓度要按要求混制。

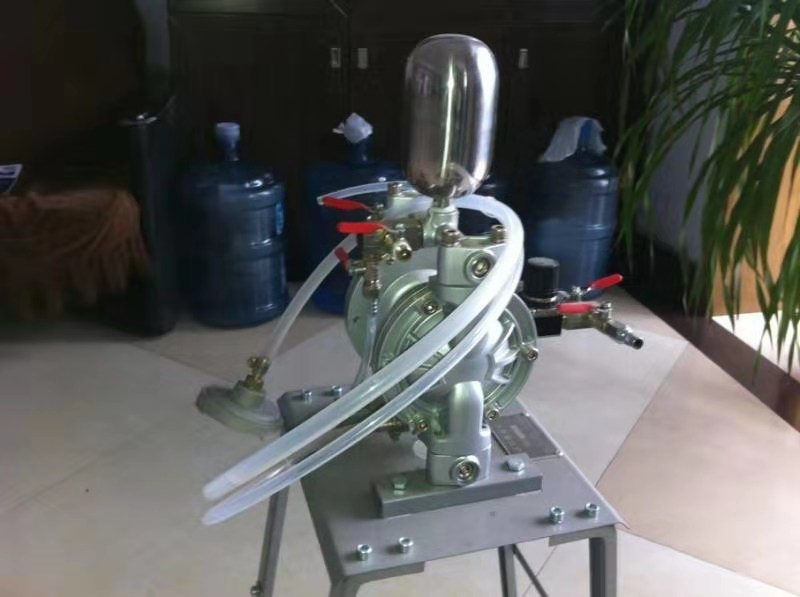

8、建议采用喷涂机进行喷涂（喷出的涂料均匀、省涂料、雾气少）有利于满足涂料层质量要求。

9、喷涂料时要按由上至下，由近至远，沿周进行喷涂的原则进行喷涂，保证一定的厚度，不要有遗漏之处。

10、涂料喷好后要进行烘干，时间大约2-3分钟，以表面发干即可。

11、加砂后要保证一定的时间震实（大约30-50秒），确保砂子震实，以保证砂型的强度。

12、震实后移出砂箱，刮去多余的砂，覆上背膜，插上抽气管，吸紧后四周粘牢，取掉上砂箱的冒口、真浇口、出气孔模型，将四周粘好，刷好涂料防止漏气。

13、起箱、翻箱，吊运过程中要注意平稳，不要有震动、防止抽气管掉下来。摆平砂箱，进行修型、下芯。

14、上砂箱按同样要求处理好后，然后由定位销导引，准确合好箱，然后放置浇口杯，盖好上表面，紧箱。然后等待浇注。

15、切记上砂箱若要下芯，修理时，一定要将砂箱放在一个架子上，确保安全。

四、浇注：

1、浇注前准备好浇包、提前烘干，不得有潮气水份散发。

2、钢水出炉后要扒好渣，盖好集渣剂。

3、浇注时要按先慢、快、再慢的步骤平稳浇注，要保持浇口杯始终充满，不要有断流现象。桥壳件的浇注速度以小于一分钟为宜。

4、浇注后30分钟，可关掉负压，两小时后即可以除去砂箱，等铸件变黑后即可以吊走清理。

以上只是个人的观点，影响铸件质量的因素很多，在此不可能一一列出，采用的设备和工艺也千差万别，在此提醒各铸造厂家一定要选择技术成熟的合作伙伴，避免一些不必要的弯路。

上一个: 无

下一个: 呋喃自硬树脂砂工艺使用误区的分析

上一个: 无

下一个: 呋喃自硬树脂砂工艺使用误区的分析

捷报连连，信心满满 | 2023新征程，新起点，我们再出发！

捷报连连，信心满满 | 2023新征程，新起点，我们再出发！

捷报连连，信心满满 | 2023新征程，新起点，我们再出发！

白箭头

黑箭头

2021年阳光铸材团建活动

2021年阳光铸材团建活动

2021年阳光铸材团建活动

大家好，我是阳光团队的一位不愿意透露姓名的小编，哈哈本周五阳光团队去团建了~ 团建途中有什么好玩的事情呢？

白箭头

黑箭头

2021年阳光铸材参加上海国际展会

2021年阳光铸材参加上海国际展会

2021年阳光铸材参加上海国际展会

中国铸造节，是全中国乃至国外铸造人热切期待的一大盛事，蛰伏已久的阳光人，在铸造节期间尽情释放，来看看他们可爱的面孔吧！

白箭头

黑箭头

在线留言



* 留言内容：

姓名：

手机：

邮箱：

电话：
